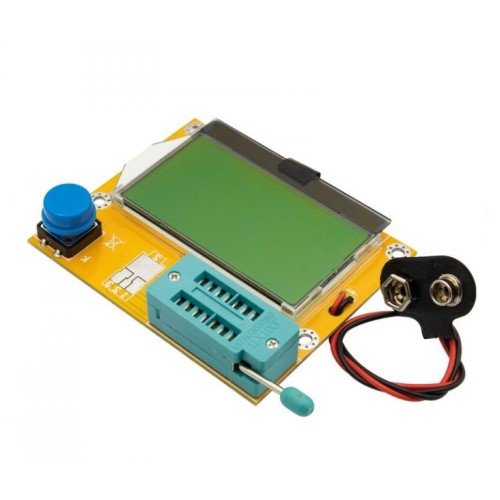

توضیحات تستر قطعات LCR-T4 :

تستر چند منظوره قطعات الکترونیکی، دستگاهی است که برای تشخیص خودکار ترانزیستورهای NPN و PNP، MOSFET کانال N و کانال P، دیودها (شامل دیود دوگانه)، تریستورها، ترانزیستورها، مقاومت ها و خازن ها و سایر قطعات استفاده می شود. این دستگاه همچنین عملکرد آنها را تست کرده و پارامترهای هر قطعه را نمایش می دهد.

ویژگی های تستر قطعات LCR-T4 :

• تشخیص خودکار ترانزیستور های NPN و PNP ماسفت های P-CHANNEL و N-CHANNEL دیود ها شامل دیودهای دوتایی ، تریستور، ترانزیستور، مقاومت و خارن و سایر قطعات
• اندازه گیری ضریب تقویت کنندگی ترانزیستور (HFE)
• تست دو مقاومت همزمان و نمایش علامت مقاومت روی LCD
• تشخیص ولتاژ بایاس مستقیم ترانریستور
• اندازه گیری ولتاژ معکوس (breakdown) کمتر از 4.5 ولت دیود زنر (دسود زنر به صورت 2 دیود شناخته می شود که ولتاژ مستقیم و معکوس آن به صورت جداگانه نمایش داده می شود.
• قابلیت اندازه گیری ظرفیت خازن معکوس دیود. در صورت اتصال پایه بیس ترانزیستور BJT به کلکتور یا امیتر، می توان ظرفیت خازنی معکوس آن را نیز اندازه گیری کرد.
• قابلیت اندازه گیری مقاومت داخلی خازن های زیر 2 میکروفاراد (ESR)
• اندازه گیری ولتاژ بیس-امیتر و ضریب تقویت جریان بالا برای ترانزیستور های سری دارلینگتون
• اندازه گیری ظرفیت خازن های کوچکتر از رنج اندازه گیری، با موازی کردن آن با خازن های 25 پیکوفاراد یا بیشتر.
• انداره گیری ولتاژ threshold گیت و ظرفیت خازنی گیت ماسفت
• سرعت تست بالا، تست قطعه ی معتبر: 2 ثانیه (به جز اندازه گیری ظرفیت خازن های برزگ که حدود یک دقیقه برای این مورد نرمال است.)
• مصرف انرژی حالت خاموش: کمتر از 20Na
• تغذیه : باتری 9 ولتی و یا پک دو باتری li-ion برای ولتاژ 8.4 ولت



مشخصات فنی تستر قطعات LCR-T4 :

• مقاومت:0.1Ω-50MΩ
• خازن:25PF تا 100mF
• سلف:0.01mh تا 20 H
• مقاومت :  ≤2100Ω
• رزولوشن اندازه گیری مقاومت : 0.1 اهم
• بزرگترین مقاومت قابل اندازه گیری : 50 مگااهم
• جریان تست : حدودا 6 میلی آمپر
• مد تغذیه : 6F22
• ابعاد LCD: 128*64 و دارای نور پس زمینه
• ابعاد : 7.2*6.25 سانتی متر

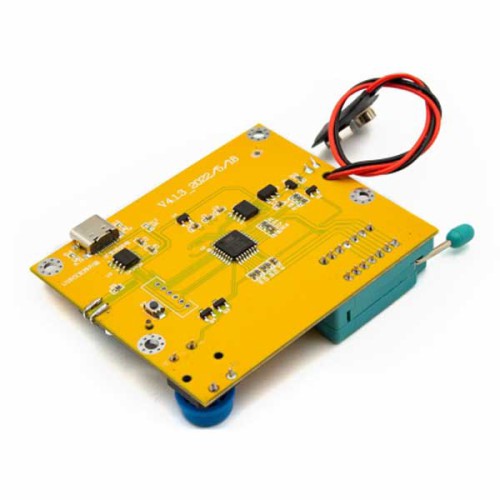

توجه فرمائید این برد نسخه آپدیت شده است.
